一、行業痛點分析
六氟化硫作為電力行業重要的絕緣介質，在GIS開關柜/變電站中廣泛使用，但存在：1.無色無味特性導致泄漏難察覺 2.溫室效應潛能是CO?的23900倍 3.電弧分解會產生有毒副產物 4.現行人工巡檢方式效率低下。
二、核心技術方案
SF6氣體泄漏在線監測報警系統，是基于開放系統平臺的智能化檢測裝置，主要應用于電力行業SF6開關室、GIS室等場所，用于實時監測六氟化硫氣體泄漏及環境安全。系統循環采集被檢測區域的空氣，在操作控制屏及后臺監控計算機上顯示該采樣空氣的SF6含量濃度；告警濃度可按要求在現場設定。
當SF6氣體或氧氣含量達到告警濃度時，操作控制屏將按設定的方式，產生聲光、語音報警，并通過軟件規約或干接點通知遠端監控中心，同時按設定的方式啟動風機。
當SF6或氧氣濃度達到告警濃度時，可根據用戶要求，設定系統是否啟動風機進行通風。

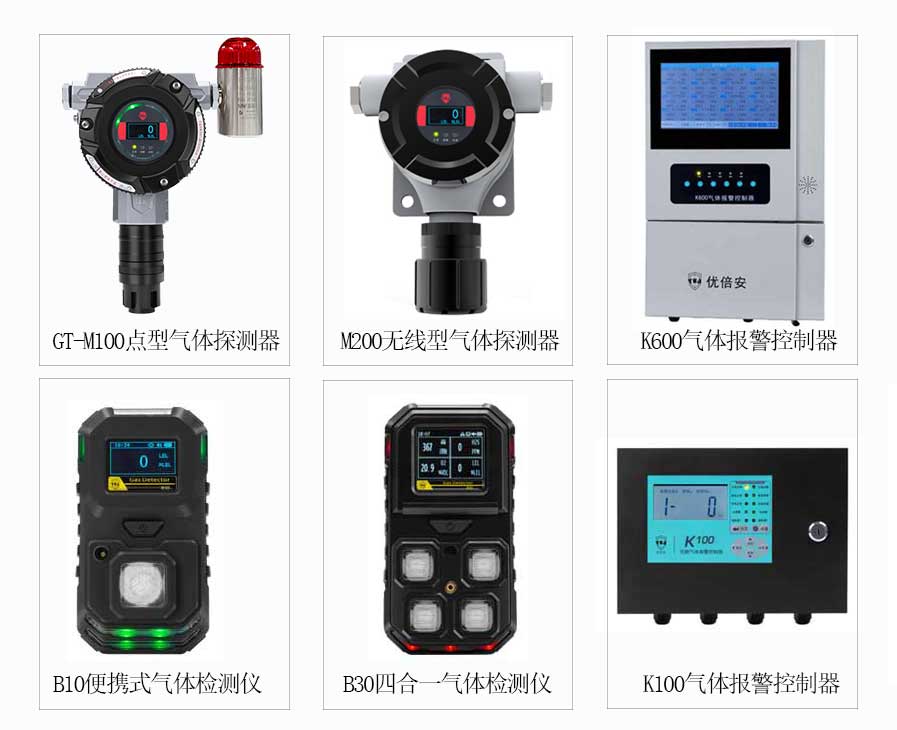

推薦使用產品：

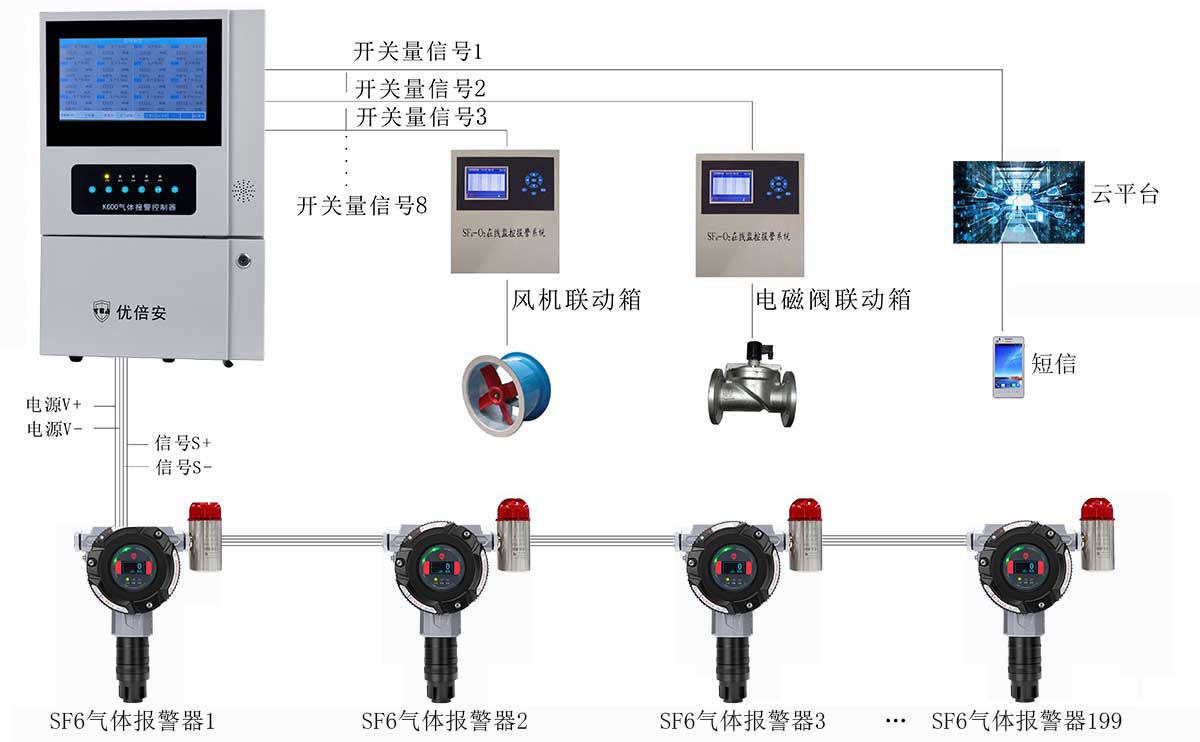

2.1 檢測系統架構
采用"前端傳感器+中繼器+監控平臺"三級架構：
檢測精度：±1ppm（紅外原理）
響應時間：＜30秒（T90）
防護等級：IP66防爆殼體（ExdⅡCT6 Gb）
2.2 核心功能模塊
多級報警機制
聲光+短信+平臺三模報警
歷史數據追溯（最長5年存儲）
設備自診斷系統
三、典型應用場景
應用領域安裝方案監測要點GIS開關室距地面30cm壁掛SF?+O?雙參數變壓器室設備/法蘭處梯度布點監測/儲能電站電池艙頂部防爆型設備
布點原則
GIS室：每間隔5米1組（距地面0.3-0.5m）
電纜溝：每20米1組（氣體易積聚處）
重點區域：斷路器/氣室連接處加密部署
四、實施效益
六氟化硫智能監測系統實施效益顯著：通過實時在線監測替代人工巡檢，可降低90%運維成本，新疆某客戶500kV變電站年節省工時1980小時；采用梯度布點傳感網絡和快速傳輸協議，故障定位時間縮短至3分鐘內，實測泄漏點定位精度達±0.5m；系統嚴格符合GB 15322.1-2019防爆標準，報警誤差控制在±5%FS，響應時間≤30秒；環保效益突出，基于SF?全球變暖潛能值（GWP=23,900）計算，單站年減排量可達12噸CO?當量。
湖北某電網實際應用顯示年減排收益達8.6萬元。該方案已通過SIL2功能安全認證，其泄漏預測模型精度達92%，可無縫對接碳交易體系，實現安全與環保雙重價值。
五、服務支持
提供7×24小時技術支持。
